Profil CNC Giętarka

Profil CNC Giętarka
EnglishEnglishRussianRussianSpanishSpanish

Opis

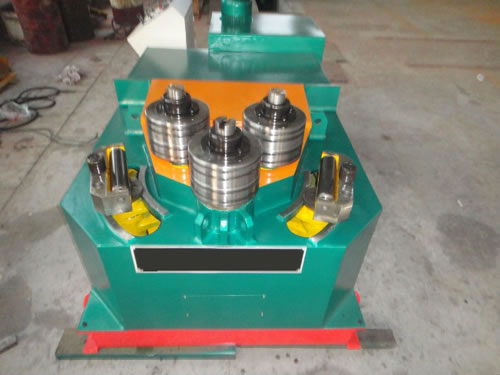

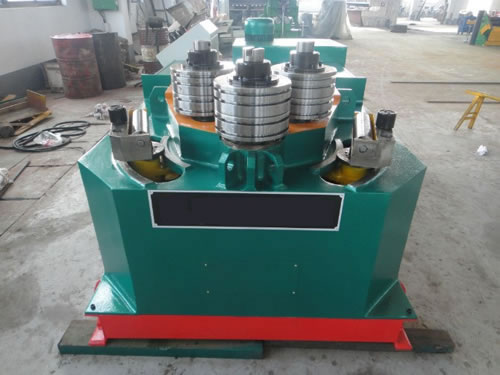

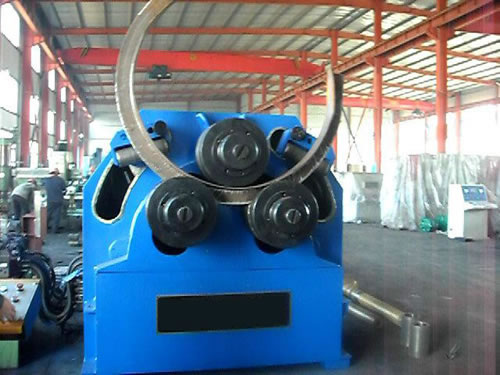

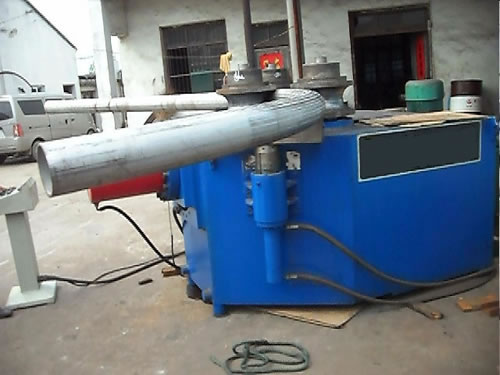

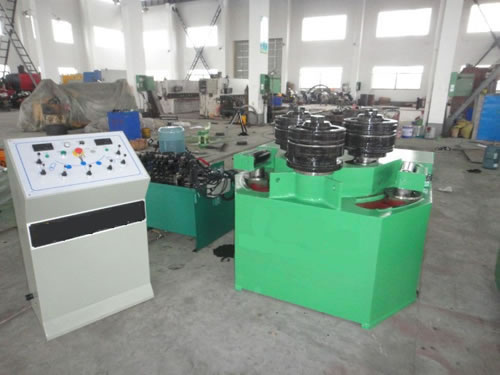

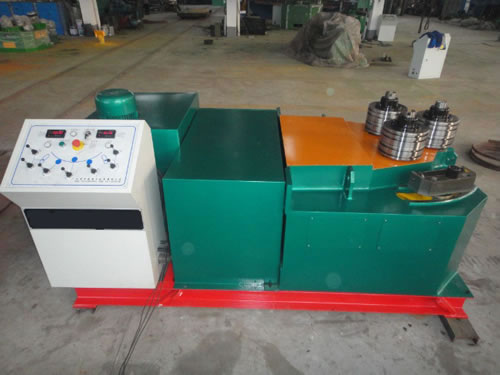

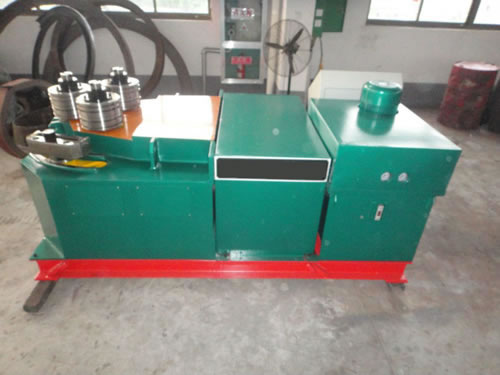

Profil CNC giętarka jest rodzajem łuku w dół dostosowanie maszyny do gięcia trzy płyty rolki. Jest to specjalne urządzenie, które można zginać różnego rodzaju profili do elementów łukowych. Ten profil Bender przyjmuje strukturę poziomą i jest szeroko stosowane w naftowym, chemicznym, stoczniowym, wody i energii elektrycznej, metalowej konstrukcji, produkcji maszyn, itp CNC gięcie profil składa się głównie z łóżkiem, rolki, rolki nośnej krawędzi, mechanicznych części przekładni, części elektrycznych system hydrauliczny, pleśni, i tak dalej. Poza tym profil Bender, nasza firma oferuje również maszyny hydrauliczne do gięcia profili.

Charakterystyka
  1. 1. CNC gięcie profil jest produkowany przez wprowadzenie technologii zagranicznej firmy. Ma on działanie pre wygięcia profilu.
  2. 2. Trzy walce robocze są wszystkie główne rolki napędowe napędzane przez silnik hydrauliczny i narzędzi. Dwa dolne rolki giętarki CNC profilu będzie można zrobić łuk w górę iw dół ruchu wokół stałej środka obrotu.
  4. Giętarka 3. profil CNC wyposażona jest w rolki nośnej i urządzenia rolkowego przewodnik po obu stronach walców roboczych, które mogą zapewnić jakość profili asymetrycznych zginanie przekroju.
  6. 4. roll prostowania profili giętarki CNC może zrobić trzy następujące ruchy: ruch w górę iw dół, unosząc łuk ruchu wraz z dolną rolką i ruchu obrotowego, które mogą zapewnić jakość formowania profili w procesie walcowania.

Parametry techniczne Profil CNC gięcia
Parametry techniczneW24S
W24S
W24S-6
W24S-6		W24S-16
W24S-16		W24S-30
W24S-30		W24S-45
W24S-45		W24S-75
W24S-75		W24S-100
W24S-100
Moduł sprężystości w statycznego zginania
Moduł sprężystości w statycznego zginania		6
6		16
16		30
30		45
45		75
75		100
100
Rolling Prędkość (m / min)
Rolling Prędkość (m / min)		6
6		5
5
Granica plastyczności (MPa)
Granica plastyczności (MPa)		△ S = 250
△ S = 250



Kąt Steel inturn
Max. (mm)
Max. (mm)		40 x 5
40 x 5		70 x 8
70 x 8		80 x 8
80 x 8		90 × 10
90 × 10		100 × 10
100 × 10		120 × 12
120 × 12
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		800
800		1000
1000		1200
1200		+1500
+1500		2000
2000		2.500
2.500
Min. (mm)
Min. (mm)		20 x 3
20 x 3		30 x 3
30 x 3		35 x 3
35 x 3		36 x 5
36 x 5		38 x 4
38 x 4		40 x 5
40 x 5
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		400
400		550
550		560
560		600
600		600
600		720
720



Kąt Steel Wynik
Max. (mm)
Max. (mm)		50 x 5
50 x 5		80 x 8
80 x 8		90 × 10
90 × 10		100 × 10
100 × 10		120 × 12
120 × 12		140 × 16
140 × 16
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		800
800		1000
1000		1.100
1.100		1300
1300		1600
1600		1.800
1.800
Min. (mm)
Min. (mm)		20 x 3
20 x 3		30 x 3
30 x 3		35 x 3
35 x 3		36 x 5
36 x 5		38 x 4
38 x 4		45 x 5
45 x 5
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		400
400		550
550		500
500		600
600		700
700		760
760



Kanał Steel inturn
Model stali kanał
Model stali kanał		8
8		12
12		16
16		20
20		25
25		28
28
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		600
600		800
800		800
800		1000
1000		1.100
1.100		1700
1700



Kanał Steel Wynik
Model stali kanał
Model stali kanał		8
8		12
12		16
16		20
20		25
25		28
28
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		700
700		800
800		1000
1000		+1150
+1150		1600
1600		1700
1700



Mieszkanie Steel Bend Poziomo
Max. (mm)
Max. (mm)		100 × 18
100 × 18		150 x 25
150 x 25		180 x 25
180 x 25		200 x 30
200 x 30		220 × 40
220 × 40		250 × 40
250 × 40
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		600
600		700
700		800
800		900
900		1000
1000		1200
1200



Mieszkanie Steel Bend w pionie
Max. (mm)
Max. (mm)		50x12
50x12		75x16
75x16		90x20
90x20		100 x 25
100 x 25		110x40
110x40		120x40
120x40
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		500
500		760
760		800
800		1000
1000		1.100
1.100		1300
1300



Stalowa rura
Max. (mm)
Max. (mm)		42 x 4
42 x 4		76 x 4,5
76 x 4,5		89 x 5
89 x 5		89 x 8
89 x 8		114 x 5
114 x 5		159 x 5
159 x 5
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		500
500		750
750		900
900		900
900		1200
1200		2000
2000



Stalowy pręt
Max. (mm)
Max. (mm)		38
38		52
52		62
62		75
75		85
85		90
90
min. U-bend dia. (mm)
min. U-bend dia. (mm)		450
450		600
600		600
600		800
800		1000
1000		1.100
1.100



Plac Tube
Max. (mm)
Max. (mm)		45 x 3
45 x 3		60 x 4
60 x 4		70 x 4
70 x 4		80 x 6
80 x 6		90 x 8
90 x 8		100 × 10
100 × 10
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		750
750		900
900		1000
1000		1200
1200		1600
1600		2000
2000
Parametry techniczne
Parametry techniczne		W24S
W24S
W24S-140
W24S-140		W24S-180
W24S-180		W24S-260
W24S-260		W24S-320
W24S-320		W24S-400
W24S-400		W24S-500
W24S-500
Moduł sprężystości w statycznego zginania
Moduł sprężystości w statycznego zginania		140
140		180
180		260
260		320
320		400
400		500
500
Rolling Prędkość (m / min)
Rolling Prędkość (m / min)		5
5		4
4
Granica plastyczności (MPa)
Granica plastyczności (MPa)		△ S = 250
△ S = 250



Kąt Steel inturn
Max. (mm)
Max. (mm)		140 × 16
140 × 16		150 × 16
150 × 16		160 × 16
160 × 16		180 × 14
180 × 14		200 × 18
200 × 18		200 x 20
200 x 20
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		2.400
2.400		+2.600
+2.600		+2.600
+2.600		3600
3600		3600
3600		4000
4000
Min. (mm)
Min. (mm)		50 x 5
50 x 5		50 x 6
50 x 6		60 x 6
60 x 6		70 x 6
70 x 6		75 x 6
75 x 6		85 x 6
85 x 6
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		1000
1000		1200
1200		1200
1200		+1500
+1500		1,4 tysięcy
1,4 tysięcy		1600
1600



Kąt Steel Wynik
Max. (mm)
Max. (mm)		150 × 16
150 × 16		160 × 16
160 × 16		180 × 14
180 × 14		200 × 15
200 × 15		200 × 24
200 × 24		250 x 25
250 x 25
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		+2200
+2200		2000
2000		2.500
2.500		3600
3600		3600
3600		4000
4000
Min. (mm)
Min. (mm)		50 x 5
50 x 5		50 x 6
50 x 6		60 x 6
60 x 6		70 x 6
70 x 6		75 x 6
75 x 6		85 x 6
85 x 6
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		800
800		1000
1000		1000
1000		1300
1300		+1500
+1500		1600
1600



Kanał Steel inturn
Model stali kanał
Model stali kanał		30
30		32
32		36
36		40
40		45
45		50
50
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		1200
1200		+1500
+1500		1.800
1.800		2000
2000		2000
2000		2.400
2.400



Kanał Steel Wynik
Model stali kanał
Model stali kanał		30
30		32
32		36
36		40
40		45
45		50
50
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		1700
1700		1.800
1.800		1.800
1.800		2000
2000		2000
2000		2.400
2.400



Mieszkanie Steel Bend Poziomo
Max. (mm)
Max. (mm)		280 x 50
280 x 50		300 x 50
300 x 50		330 x 50
330 x 50		360 × 60
360 × 60		400 x 75
400 x 75		500 × 76
500 × 76
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		1300
1300		+1500
+1500		1900
1900		2000
2000		2.400
2.400		2.400
2.400



Mieszkanie Steel Bend w pionie
Max. (mm)
Max. (mm)		150x40
150x40		180 x 30
180 x 30		190 × 40
190 × 40		190 x 50
190 x 50		200x50
200x50		200 × 60
200 × 60
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		+1500
+1500		2000
2000		2000
2000		2.400
2.400		+2200
+2200		2.500
2.500



Stalowa rura
Max. (mm)
Max. (mm)		168 × 6
168 × 6		168 x 8
168 x 8		219 x 8
219 x 8		245 x 8
245 x 8		273 x 8
273 x 8		323 × 10
323 × 10
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		2000
2000		2000
2000		3500
3500		3000
3000		3500
3500		4200
4200



Stalowy pręt
Max. (mm)
Max. (mm)		100
100		110
110		120
120		135
135		150
150		160
160
min. U-bend dia. (mm)
min. U-bend dia. (mm)		1200
1200		1300
1300		1.350
1.350		1.800
1.800		2000
2000		2000
2000



Plac Tube
Max. (mm)
Max. (mm)		125 × 10
125 × 10		140 × 10
140 × 10		150 × 10
150 × 10		165 × 10
165 × 10		180 × 12
180 × 12		200 × 12
200 × 12
Min. U-bend dia. (mm)
Min. U-bend dia. (mm)		2.500
2.500		3000
3000		3000
3000		3500
3500		3500
3500		5000
5000
